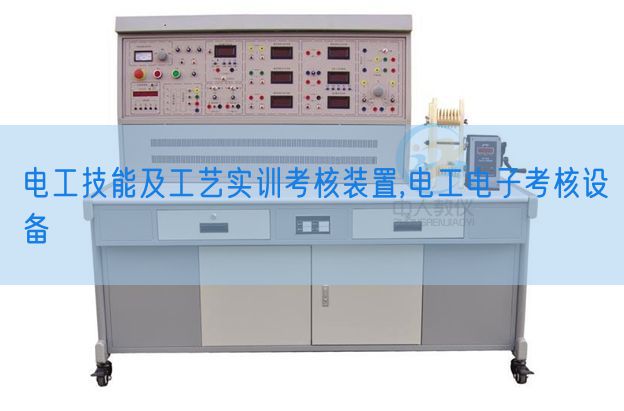

W-855A 網孔型電工技能及工序技藝實驗考核裝置（單面、雙組）

一、基礎簡介：
該網孔型電工技能及工序技藝實驗考核裝置主要采用實驗桌、元件儲物儲物柜、網孔板構成。實操者按照實驗線路實行元件的布置、裝配、走線，接近工業現場，有利于培養學生的動手能力和實操技能。實驗項目可自行確定，按照所選項目選用相應的元件。其是大中專院校、職業學校、技術及培訓機構學生實驗和電工考證的理想考核設備。

二、特別點：
1、電氣控制線路元件全部裝在網孔板上，實操便利、靈活、更換快捷、易拓展功能或開展新實驗項目。
2、實操臺只需三相四線交流AC電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設定有電壓（V）型電流（A）型漏電保護器，并有單片機自動全程監控實驗裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動作業電源。能保證設施和實操者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實驗臺為雙組型，兩個學生可同時實行實驗，電源及保護單獨，互不干擾。
三、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度（℃）：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1.5KVA
4、重量：200Kg
5、外觀尺寸：1500mm×750mm×1650mm
四、電工電子考核設備配備裝備
1、提供線電壓（V）380V和相電壓（V）220V兩種電源，寫入、輸出有指示燈和電壓（V）表指示作業狀況。
2、交流AC儀表
①真有效值智能交流AC電流（A）表2只
應用美國模仿器件公司生產的新型高功能RMS真有效值變換器，配以高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限：0-5A，單片機控制檔位自動變換，并有超測量范圍警報、切斷電源功能。測量精確度為0.5級。設定有數值存儲與查詢功能。
②智能交流AC功率（W）及功率（W）因數表（多功能）2只
由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。能測量電子回路的功率（W）、功率（W）因數。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲測量數值，供隨時查閱。
3、兩組單獨啟動，停止按鈕各自控制電源的輸出，并有急停按鈕，每組電源輸出有單片機全程監控過載或短路而迅速切斷電源，故障排除復位后方可再次啟動電源。
4、提供降壓啟動電阻75Ω/75W六個，能耗限制動作電阻10Ω/25W二個。
5、提供整流二極管IN5408八只。
6、電工電子考核設備實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板。配備有抽屜和元件儲物儲物柜。
五、參考實驗項目
1．電工布線工序技藝實驗
2．兩個開關控制一盞燈線路實訓
3．聲控開關控制白熾電子回路實訓
4．二地控制一盞燈電子回路實訓
5．三地控制一盞燈電子回路實訓
6．日光燈線路接線實訓
7．一相電度表直接裝配接線
8．一相電度表經電流（A）互感器裝配接線
9．室內照明電子回路裝配實訓
10．配電板裝配實訓
11．交流AC負載電功率（W）的測量
12．三相異步電機直接啟動控制 13．三相異步電機接觸器點動控制線路
14．三相異步電機接觸器自鎖控制線路
15．三相異步電機Y/△自動控制線路
16．用倒順開關控制三相異步電機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電機正反轉按鈕線路
19．雙重聯鎖的三相異步電機正反轉按鈕線路
20．三相異步電機多地控制
21．作業臺自動往返控制線路
22．三相異步電機串電阻降壓啟動控制線路
23．三相異步電機能耗限制動作控制線路

六、電工電子考核設備參考實驗項目所需元件表單（每組配備裝備表單）
注：本電工電子考核設備每臺需配兩套元件，用戶也可自行購買。
