工業網絡與組態實訓臺，工業網絡與組態實訓裝置
時間：2025-03-03 23:45:54 點擊次數：
中人教儀廠
工業互聯網與組態實驗裝置
一、設備基礎簡介
工業互聯網與組態實驗裝置，工業自動化控制實驗平臺是按照人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當多加新技術，按照職業教育培訓、職業技能鑒定和實驗教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。

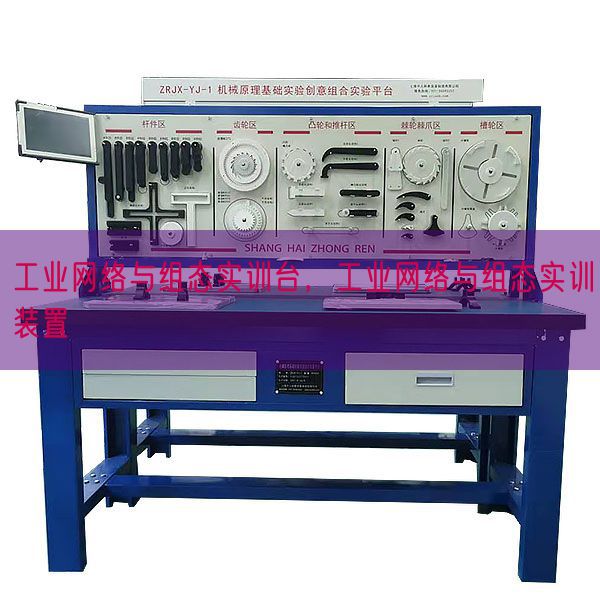

參考圖（以實物為準）
二、研發背景
1. 工業互聯網與組態實驗裝置是按照人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當多加新技術，按照職業教育培訓、職業技能鑒定和實驗教學要求而研制的。
2.工業迅速發展處置整理器要求不斷提升，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時適用需要實驗室建造設計重復會導致浪費資金和實驗室空間。
3.不一樣層次的考核需要不一樣設備，不能有機的實行集合，有些實驗完成后無法實行考量查驗學生的接受程度。
三、工業互聯網與組態實驗裝置特別點
1.實驗建造設計理念為一次性建造設計，本設備應用通用型寬展口，全部主機的I/O口全部可經過光電隔離轉接模型塊引出（保護主機元件），可以用來插接式實訓，也可實行線接式實操實訓。
2.在主機選型方面S7-1200系列plc，全面覆蓋了西門子常用PLC類型，主機可以經過并口連接到實驗區實行實驗，可從基礎指令學起，再到復雜邏輯編程，由簡到繁的學習掌控把握理念讓學生容易接受，學習掌控把握起來更加得心應手。
3.應用模型塊結合式構造，含開關量、模仿量、變頻調節速度、觸摸屏、通信模型塊等，配套MCGS工控組態監控系統，完成擬真化、信息化實驗教學。
4.項目實驗?zāi)Ｐ蛪K：運用目前經經典型的可編程控制器及總線技術完成對工業生產中經經典型案例的模仿對象、實物模型中的邏輯、模仿、過程、動作等的控制。
5.擬真實驗教學：經過虛擬環境就地實時顯露PLC運行狀態，模仿工業現場控制，可以實行編程實訓、程序語言編寫測量試驗等功能。
6.模型塊化互聯網系統：互聯網構造主要采用西門子主機S7-1200包括，按照工業中西門子PLC應用歷程組建了一個工業互聯網、以太網通等多層組網通訊。
四、工業互聯網與組態實驗裝置技術功能
1.寫入電源：三相四線（或三相五線）～380V±10% 50Hz；
2.作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
3.裝置容量（KV）：＜0.5kVA；
4.重 量：100kg；
5.外觀尺寸：1780mm×730mm×1460mm；
6.安全保護：設定有漏電壓（V）、漏電流（A）保護裝置，安全符合國家標準。
五、基礎配備及功能
實驗裝置由S7-1200單元、變頻調節速度單元、小車動作控制單元、實驗結合套件、電工基礎實驗單元二維絲桿控制單元、觸摸屏單元、以太網交換機、交流ACAC電機等構成。
1.S7-1200單元
S7-1200單元主要采用主機1215C構成。
主機1215C,作業存儲器125 KB；作業電源24VDC，自帶DI14/DQ10，AI2/AQ2板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；支持3個用來串行通信的通信模型塊，8 個用來 I/O 拓展的信號模型塊；運行速度0.04 ms/1000 條指令；設定有2 個 PROFINET 端口，用來編程、HMI 和 PLC 間數值通信。
2.ET200單元
ET200主要采用IM155-6PN、SM131/SM132/SM134/SM135
設定有 PROFINET 連接口 V2.3 (RT/IRT) 的連接口模型塊，最小循環時間 250 ?s，可經過 BusAdapter 選用 PN 連接方法，32 個 I/O 模型塊（含有概括 F 模型塊）；介質冗余 (MRP)；經過 PLC 實行組態控制；可以在運行期間更換模型塊；設定功能數值與實際功能數值不一致的現象下允許啟動；支持 PROFIenergy；支持共享設備，可連接 2 個 PROFINET 控制器；支持 MSI/MSO；經過 ET-Connection 拓展站；每個 I/O 模型塊最多 256 個字節的用戶數值；支持模型塊分配；固件版本 V4.1
2.觸摸屏單元
觸摸屏單元應用西門子KP1200 Basic 12寸彩色觸摸屏，用來1200主機以太網通訊，控制和顯露各單元的運行狀態。
3.以太網交換機
以太網交換機應用非網管型工業以太網 10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45 連接口；用來組建小型星形和總線形拓撲構造；自帶LED診斷顯露，供電電源DC 24V 。
4.變頻調節速度單元
變頻調節速度單元應用西門子SINAMICS 系列G120C變頻器，三相380V供電，輸出功率（W）0.37KW。包括RS-485通訊連接口，提供BOP實操操作面板；設定有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流（A）控制、直線DC轉矩控制；包括6路數字量寫入，2路模仿量寫入；具備過電壓（V）、欠電壓（V）保護，變頻器、電機過熱保護，短路保護等。
5.小車動作控制單元
主要采用動作小車（直線DC電機驅動）、同步帶輪傳動機構、直線DC電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等構成，經過傳感檢驗測試、PLC編程，完成動作距離測量、傳動控制、鍵值優化對比行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯露控制等，能完成小車的精確定位。該系統外觀精美，體積緊湊，重量輕。
7.實驗結合套件
實驗結合套件主要采用電源箱式掛式模塊件虛實集合箱式掛式模塊件，箱式掛式模塊件區域應用開放式構造可按照需求多加不一樣箱式掛式模塊件。
電源箱式掛式模塊件提供AC380V、AC220V、DC24V電源，為實驗箱式掛式模塊件和電機實驗單元提供動力源；設定有啟動停止按鈕，各相電源作業指示，設定有過流、過壓、短路等保護。
8.二維絲桿控制單元二維絲桿控制單元主要采用伺服驅動和步進驅動構成。
伺服驅動用來控制Y軸絲桿，應用交流ACAC伺服驅動，作業電壓（V）AC220V，輸出功率（W）200W。應用數字信號處置整理器（DSP）作為控制核心，智能功率（W）模型塊（IPM） 內部包括了驅動電子回路,同時設定有過電壓（V）、過電流（A）、過熱、欠壓等故障檢驗測試保護電子回路，設定有較強的溫度（℃）、濕度、振動等環境適應能力和很強的抗干擾的能力；支持位置、速度和力矩三種方法對伺服馬達實行控制。
步進驅動用來控制X軸絲桿，應用直線DC伺服驅動，作業電壓（V）DC24V，輸出功率（W）35W；內部包括控制電子回路和功率（W）電子回路，設定有自檢線圈和短路保護等功能。
9.電工基礎實驗單元
電工基礎實驗單元主要采用交流ACAC接觸器、中間繼電器、時間繼電器、按鈕等構成，用來電機正反轉、星三角變換、啟停自鎖等實驗。
10.三相交流ACAC電機
交流ACAC規格限定電壓（V）380V/△接法，轉動速度1400轉/min，功率（W）180W，頻率50HZ，絕緣等級E級。
六、實驗項目
PLC基礎技能實驗
MCGS組態棒圖實驗教學,運用已編輯好組態棒圖,對以下任何實驗實行動態跟蹤教學實驗針對實驗項目的具體要求，學生自行編輯組態棒圖實行實驗。
PLC認識實驗（軟硬件構造、系統構成、基礎指令、接線、編程下載等）
PLC虛擬控制應用實驗
1.數碼顯露控制
2.搶答器控制
3.天塔之光控制
4.音樂噴泉控制
5.十字路口交通燈控制
6.水塔水位控制
7.自動送料裝車系統控制
8.四節傳送帶控制
9.裝配流水線控制
10.多種液體混合裝置控制
11.自控成型機控制
12.自動洗衣機控制
13.電鍍生產線控制
14.自控軋鋼機控制
15.郵件分揀機控制
16.自動售貨機控制
17.機械手控制控制
18.四層電梯控制
PLC實物控制應用實驗
19.直線動作位置檢驗測試、定位控制
20.步進電機定位控制
21.步進電機的速度控制
22.步進電機的正反轉控制
23.伺服電機定位控制
24.伺服電機的速度控制
25.伺服電機的正反轉控制
26.伺服電機和步進電機的綜合控制
經經典型電機控制實操實驗
27.三相鼠籠式異步電機點動和自鎖PLC控制
28.三相鼠籠式異步電機聯動正反轉PLC控制
29.三相鼠籠式異步電機帶延時正反轉PLC控制
30.三相鼠籠式異步電機Y/△變換起動PLC控制
PLC、變頻器、觸摸屏綜合應用技能實驗
31.變頻器功能功能數值設定與實操
32.外部端子點動控制
33.變頻器控制電機正反轉
34.多段速度選用變頻調節速度
35.變頻器無級調節速度
36.外部模仿量方法的變頻調節速度控制
37.基于PLC的變頻器外部端子的電機正反轉控制
38.基于PLC模仿量方法變頻開環/閉環調節速度控制
39.基于PLC通信方法的變頻開環調節速度
40.基于觸摸屏控制方法的基礎指令編程練習
41.基于觸摸屏控制方法的數碼顯露控制
組網通訊綜合實驗
42.PLC、觸摸屏與變頻器通信控制
43.PLC主機之間PROFINET通訊實驗
44.PLC、變頻器、觸摸屏組網綜合應用實驗
45.PLC、ET200之間通訊
常見問題：
1、如果我要購買工業網絡與組態實訓臺，工業網絡與組態實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的工業網絡與組態實訓臺，工業網絡與組態實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開工業網絡與組態實訓臺，工業網絡與組態實訓裝置的發票，您需要提供開票資料。
3、你們的工業網絡與組態實訓臺，工業網絡與組態實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
