電機與拖動實驗裝置

一、基礎簡介

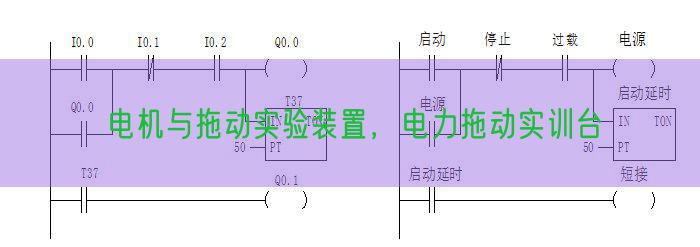

電機與拖動裝置是由本公司設計的新穎綜合實驗裝置，綜合了目前我國高等院校"電機學"、"電機與拖動"、"控制微電機"、"電機控制"、"繼電接觸控制"、"可編程控制器技術"及"工廠電氣控制"等課程實驗大綱的要求。電機與拖動裝置特別適用來高等院?，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生研發新實驗或?qū)嵭锌茖W研究作業提供良好的實驗條件。 （僅供參考，具體以配備實物為準） 二、特別點
1、綜合性強 本裝置綜合了目前國內各類院校電機及電氣類課程的全部實驗項目。
2、適應性強能適用各類學校相應課程的實驗教學，實驗的深度與廣度可按照需要作靈活調節，普及與提升可按照教學的進程作有機地集合。裝置應用結合套件式構造，更換便捷，如需要拓展功能或研發新實驗，只需添加部位件即可，永不淘汰。
3、整套性強從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接專用實驗連接線等均配套齊全，配套部位件的功能、規格等均密切集合實驗的需要實行配備。
4、直觀性強 各實驗掛式模塊件應用分隔構造形式，結合套件操作面板示意、圖線分明，各掛式模塊件任務明確，實操、維護便利。
5、科學性強裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模仿中小型電機的特性和功能數值；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了深入課程課程理論知識外，還為學生走向社會打下良好的基礎；測量儀表應用指針式、數字式、智能化及人機對話等相集合，密切集合教學實驗需要實行配備，使裝置測量手段現代化；設定有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
6、開放性強控制屏供電隔離（浮地設計），并設定有內、外電壓（V）型漏電保護裝置和電流（A）型漏電保護裝置，保證實操者的安全；各電源輸出均有監示及短路保護等功能，使用便利；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元件重量及可靠工序技藝作為保障，設備功能優良，全部這些均為開放性實驗創造了條件，有利于提升學生解析問題和解決問題的能力。
三、技術功能
1、寫入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量（KV）：＜1.5KVA
4、重 量： 480Kg
5、外觀尺寸：180×70×160cm
四、實驗項目
1.直線DC電機實驗
(1)認識實驗
(2)直線DC發電機
(3)直線DC并勵電機
(4)直線DC串勵電機
(5)直線DC電機轉動慣量測量試驗
2.異步電機實驗
(1)三相鼠籠異步電機的作業特性
(2)三相異步電機的起動與調節速度
(3)一相電容起動異步電機
(4)雙速異步電機
(5)三相鼠籠異步發電機
(6)三相鼠籠異步電機的不對稱運行
(7)三相鼠籠異步電機的溫升
(8)三相鼠籠式異步電機轉子轉動慣量的測量試驗
3.電機機械特性的測量
(1)直線DC他勵電機在各種運行狀態下的機械特性
(2)三相異步電機在各種運行狀態下的機械特性
(3)三相異步電機M-S彎彎曲線的測繪
五、裝置的基礎裝備
1、DQ01電源控制屏(鋼制噴塑構造，金屬鋁操作面板)
(1) 交流ACAC電源
提供三相0～450V可調交流ACAC電源，同時可得到一相0～250V可調電源(配備有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只一相調壓器應用鏈條構造或齒輪構造構成的許多缺點)?？烧{(diào)交流ACAC電源輸出處設定有過流保護技術，相間、線間過電流（A）及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配備有三只指針式交流ACAC電壓（V）表，經過變換開關指示三相電網電壓（V）和三相調壓電壓（V）。
(2) 高壓直線DC電源兩路
提供220V(0. )勵磁電源及20～230V(3A)連續可調穩壓電樞電源(設定有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設定有直線DC數字顯露電壓（V）表及變換開關。
(3) 人身安全保護五大體系
設定有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設定有電流（A）型漏電保護器，控制屏若有漏電現象，漏電流（A）超過一定值，即切斷電源。強電連接線及插頭座，應用全封閉構造，使用安全、可靠、防觸電。
(4) 儀表保護體系
設定有儀表超測量范圍保護，即能警報并切斷電源，對儀表起到良好的保護作用。
(5）定時器兼報警記錄儀（服務管理器）：設定有設定時間、到時報警、切斷電源及記錄各種警報次數等功能。
(6) 控制屏正面凹槽內可掛儀表及實驗部位件。凹槽下部設定有多個小圓形一相三芯220V電源插頭座，供儀表等部位件供電用?？刂破羶蓚仍O定有三極220V電源插頭座及三相四極380V電源插頭座。設定有實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板,構造堅固，形狀似長方體封閉式構造，造形美觀大方；設定有兩個大抽屜、儲物儲物柜門，用來放置工量具、放置掛式模塊件及圖紙文檔實驗指導書等。桌面用來裝配電源控制屏并提供一個寬敞舒適的作業臺面。實驗桌還設定有四個萬能轉向輪和四個固定調動機構，方便位移和固定，有利于實驗室的布置。
3、DQ03-1高精確度數控加工電機導軌、1024光電編碼器測速系統及智能數字顯露轉動速度表
含有概括測速編碼器及固定電機的高精確度導軌等。高精確度數控加工導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗功能數值經經典型，能良好適用實驗要求。測速系統應用1024光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ07直線DC復勵發電機
5、DQ09直線DC并勵電機
6、DQ10三相鼠籠式異步電機
7、DQ11三相線繞式異步電機
8、DQ12線繞式異步電機起動與調節速度電阻箱
9、DQ15一相電容起動異步電機
10、DQ18三相雙速異步電機
11、DQ19校正直線DC測功機
12、DQ22直線DC數字電壓（V）、mA毫安、安培表
直線DC數字顯露電壓（V）表一只，應用ICL公司高功能AD變換器配以高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限0-1000V。手動測量范圍為：2V、20V、200V、1000V。測量精確度為0.5級。設定有超測量范圍報警、指示及切斷總電源等功能。
直線DC數字顯露mA毫安表一只，應用ICL公司高功能AD變換器配以高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限：0-2000mA。手動測量范圍為：2mA、20mA、200mA、2000mA。測量精確度為0.5級。設定有數值存儲與查詢功能。設定有超測量范圍報警。
直線DC數字顯露電流（A）表一只，測量界限0～2000mA ，四位半數字顯露，精確度為0.5級，設定有超測量范圍報警等功能。
13、DQ25單三相智能型功率（W）、功率（W）因數表
由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。能同時測量兩路一相功率（W）P1、P2，三相功率（W）等于兩路功率（W）之和（兩表法測量三相總功率（W））。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和 ，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲測量數值，供隨時查閱。
14、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
15、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
16、DQ28三相可調電抗器
每相均由一個63.5V/0.5A/0.8H 的固定電抗器和一個0～250V的自耦調壓器構成，既可作固定電感和可調電抗器使用，也可作自耦調壓器使用。
17、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，1μF/450V、2μF/450V、4μF/450V、35μF/450V電力電容,10KΩ/8W、20KΩ/8W各1只。
18、DQ31波動線測量試驗及開關板
由變壓器的波動線測量試驗部分和兩個三刀雙擲開關、一個雙刀雙擲開關構成。
19、DQ44數字交流ACAC電流（A）表（三只）
由三只數字交流ACAC電流（A）表構成。測量界限0～5A ，測量范圍自動判別、自動變換和手動變換，精確度0.5級，四位半數碼顯露。測量界限0～5A ，分20mA、200mA、2A、5A 四檔，精確度0.5級，設定有超測量范圍指示，警報等功能。
20、DQ45數字交流ACAC電壓（V）表（三只）
由三只數字交流ACAC電壓（V）表構成。測量界限0～1000V，測量范圍自動判別、自動變換和手動變換，精確度0.5級，四位半數碼顯露。測量界限0～1000V，分2V、20V、200V、1000V四檔，精確度0.5級，設定有超測量范圍指示、警報等功能。
21、VS05 構造手插連接線（不存在任何觸電的可能），里面應用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯 緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件外套鈹輕銅彈片，接觸優良。
七、裝置的配備表單

序號	編號	名稱	數量
1	DQ01	電源控制屏	1套
2	DQ02	實驗桌	1張
3	KH01	智能實驗室管理考核系統	1套
4	DQ03-1	高精確度電機導軌、光碼盤測速系統（配1024光電編碼器）及智能數字顯露轉動速度表	1件
5	DQ07	直線DC復勵發電機	1臺
6	DQ09	直線DC并勵電機	1臺
7	DQ10	三相鼠籠式異步電機	1臺
8	DQ11	三相線繞式異步電機	1臺
9	DQ12	線繞式異步電機起動與調節速度電阻箱	1件
10	DQ15	一相電容啟動異步電機	1臺
11	DQ18	三相雙速異步電機	1臺
12	DQ19	校正直線DC測功機	1臺
13	DQ22	直線DC數字電壓（V）、安培表（三只表）（注：按實驗要求每套需配2件）	2件
14	DQ44	數字交流ACAC電流（A）表（3只表）	1件
15	DQ45	數字交流ACAC電壓（V）表（3只表）	1件
16	DQ25	單/三相智能功率（W）、功率（W）因數表	1件
17	DQ26	三相可調電阻器（每組90Ω*2/1.3A）	1件
18	DQ27	三相可調電阻器（每組900Ω*2/0.41A）	1件
19	DQ28	DQ28三相可調電抗器	1件
20	DQ29	可調電阻器、電容器	1件
21	DQ31	波動線測量試驗及開關板	1件
22	SB05	高可靠護套構造手插實驗連接線及備品備件	1套
