消防給排水裝配調節測試實操考核設備
一、設備基礎簡介
消防及給排水設備裝配與控制實驗裝置是專門為物業管理培訓、職業院校、消防培訓單位開設的消防給排水工程、建筑電氣、樓宇智能化設備、建筑設備、市政工程等土木水利類相關專業而研制的，裝置按照建筑物行業中住宅和工業場所消防與給排水工程系統的特別點應用工程對象系統設計實驗模型，經過消防及給排水設備裝配與控制實驗裝置的實操實訓可考核學生掌控把握消防、給排水設備裝配與控制的綜合能力，如管材切割與連接、管道裝配、設備裝配、電氣裝配、設備接線、編程控制、故障排查等；同時，可培養學生的團隊合作能力、作業效率、重量意識、安全意識、職業道德和職業素養等。

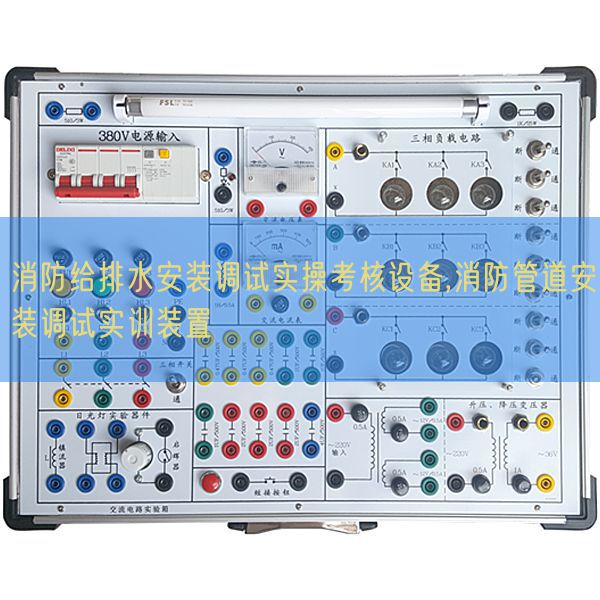

參考圖片
二、系統功能
消防及給排水設備裝配與控制實驗裝置的消防給排水對象模型整體應用噴塑鋼框體結構實行設計，分上下兩層構造、構造可經過扶梯進入2層、主要消防管道設備裝配在噴塑鋼架底座上、具備開放式的特別點，消防給水系統、（消防水浸系統由濕式報警系統和消防栓管網系統構成）、生活給水系統、排水系統和控制系統四個部分構成。
生活給水系統主要有給水箱、給水泵、給水管道、電接點壓力開關、及戶端等構成。管路應用渡鋅鋼管實行設計，可實行渡鋅鋼管的切割、裝配和通水試驗實操，經過控制系統可完成生活給水系統的定壓供水功能，完成單泵定壓控制等功能；管道同時接入消防管道可供消防水浸定壓補水。
消防給水系統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等構成。管路應用鍍鋅管實行設計，可實行鍍鋅管的切割、套絲、裝配和通水試驗實操，經過控制系統可完成噴淋滅火功能，消防噴淋泵應用雙泵互備變換功能；并可與消防控制中心聯接控制。
消防栓系統主要有消防栓管道、電接點壓力表、消火栓水泵機組（消防栓泵、備用泵、）消防栓箱，消防栓、消防按鈕、消防水浸帶、消火槍、電氣控制等構成。管路應用渡鋅鋼管實行設計，可實行渡鋅鋼管的切割、連接、裝配和通水試驗實操，消防噴淋泵應用雙泵互備變換功能；并可與消防控制中心聯接控制。
排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處置整理單元等構成。排水管路主要應用渡鋅鋼管管實行設計，可進渡鋅鋼管的切割、連接、裝配和通水試驗實操，集合控制系統可完成污水箱的水位檢驗測試和排水泵的啟?？刂频裙δ堋?br />
給排水自動控制系統主要有電氣控制儲物儲物柜、實操開關、作業狀態指示燈、控制器、低壓電氣、水泵、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器、）、等構成。經過控制系統可完成給排水系統的自動化控制功能。
單出口消火栓、消火栓箱各2個， DN65。錦綸水帶：20mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準測壓水槍。消防栓泵應用雙泵互備變換功能。
給水管網，由引入管消防干管、消防立管以及相關閥門閥件構成。給水管網及相關的閥門附件均應用消防系統給水規范要求的材料，適用消防給水系統規定的承壓能力；
滅火控制系統應用電器手/自動控制方法,完成對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢驗測試，可以在自動狀態下完成對報警輸出，聲光報警和啟動噴淋水泵。（可經過串行口和消防聯動中心聯網監控等功能，同時可完成本地控制和聯動控制功能）
三、經過項目任務實施，可考察的職業能力
1．系統竣工圖和控制電氣原理圖測繪制作
2．管材加工和連接鍍鋅管、渡鋅鋼管的切割、套絲、連接。
3．備品備件和器件的裝配
完成生活定壓給水系統、消防給水系統、消防栓系統和排水系統中管路備品備件的裝配；完成水泵、壓力控制、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、消防探測器件的裝配、控制系統實操、各系統原理構造認識和與中控中心聯網編程實操等。
4．管道試壓與通水試驗
5．電氣設計、裝配與接線水泵、配電儲物儲物柜、控制器、指令元件、實操元件的裝配、接線
6．控制設計與調節測試
（1）手動控制實操與調節測試
（2）濕式報警系統作業原理認識
（3）噴淋滅火手動實操控制
（4）噴出滅火自動控制控制
（5）消防栓系統作業原理認識
（6）消防栓系統手動控制實操
（7）消防栓系統自動控制實操
（8）生活水定壓補水自動控制
（9）消防排水手/自動控制
（10）與消防聯動控制中心編程實操實驗（ 選配）
四、主要技術功能數值
1．作業電源：三相四線制AC380V±10% 50Hz；
2．消防給排水模型外觀尺寸：約5m×3m×2.8m(長×寬×高)；
3．模型主框體結構材料：噴塑鋼；
4．整機功耗：<10KVA；
5.控制儲物儲物柜：約600mm×400mm×1600mm(長×寬×高)
6．裝置下部應用工字鋼底梁，加強設備承重量，上下構造模型塊化裝配；
7．安全保障功能：設定有接地保護、漏電過載保護、誤實操保護功能；安全性符合相關的國標標準，全部材料均符合環保標準。
五、裝置配備
1.主要配備：
|
序號 |
器件材料名稱 |
器件材料規格或型號 |
數量 |
單位 |
備注 |
|
1 |
噴塑鋼架 |
約5m×3m×2.8m(長×寬×高)定制 |
1 |
臺 |
|
|
2 |
污水處置整理單元 |
不銹鋼水箱、定制 |
1 |
個 |
|
|
3 |
濕式報警閥組 |
含有延遲器、壓力開關和水力警鈴 |
1 |
套 |
|
|
4 |
水流指示器 |
感知度：15-37.5L/mim |
1 |
只 |
|
|
5 |
玻璃球?yàn)⑺畤婎^ |
68℃溫級 |
2 |
只 |
|
|
6 |
信號蝶閥 |
干觸點輸出 |
1 |
個 |
|
|
7 |
消防水浸泵 |
三相AC380V,功率（W）：1.1KW,揚程：30m,流量：1.1L/S。 |
1 |
臺 |
|
|
8 |
消防備用泵 |
三相AC380V,功率（W）：1.1KW,揚程：30m,流量：1.1L/S。 |
1 |
臺 |
|
|
9 |
消防栓泵 |
三相AC380V,功率（W）：1.5KW,揚程：30m,流量：1.3 L/S。 |
1 |
臺 |
|
|
10 |
消防栓備用泵 |
三相AC380V,功率（W）：1.5KW,揚程：30m,流量：1.5 L/S。 |
1 |
臺 |
|
|
11 |
生活定壓補水水泵 |
三相AC380V,功率（W）：0.75KW,揚程：20m,流量：1.1L/S |
1 |
臺 |
|
|
12 |
排水泵 |
一相AC220V,功率（W）：0.75W,揚程：20m,流量：1.0L/S |
1 |
臺 |
|
|
13 |
氣壓罐 |
容積100L |
1 |
個 |
|
|
14 |
消火栓 |
800*600 |
2 |
只 |
|
|
15 |
消防栓槍 |
DN16測壓水槍 |
2 |
只 |
|
|
16 |
消防水浸帶 |
20M |
2 |
套 |
|
|
17 |
電接點壓力表 |
含超壓、自動控制，低壓啟動等功能 |
2 |
套 |
|
|
18 |
消防報警按鈕 |
接入聯動控制中心報警功能 |
2 |
套 |
|
|
19 |
消防栓按鈕 |
86型，紅色 |
2 |
個 |
|
|
20 |
感溫探測器 |
通用件 |
1 |
個 |
|
|
21 |
感煙探測器 |
通用件 |
1 |
個 |
|
|
22 |
電子智能控制液位顯露計 |
|
1 |
個 |
|
|
23 |
浮球液位傳感器 |
高、低兩檔 |
1 |
個 |
|
|
24 |
消防供水池 |
不銹鋼0.5MȜ定制 |
1 |
只 |
|
|
25 |
管件備品備件 |
含單向止回閥、接頭、鋼球閘閥，三通、減壓閥、消防管道、電機連接口，法蘭等。 |
1套 |
|
|
2．電氣控制儲物儲物柜基礎配備
|
序號 |
器件材料名稱 |
器件材料規格或型號 |
數量 |
單位 |
備注 |
|
1 |
控制儲物儲物柜 |
約600mm×400mm×1600mm(長×寬×高)定制 |
1 |
套 |
配備與消防聯動中心連接口 |
|
2 |
控制器 |
一用一備智能控制 |
2 |
套 |
|
|
3 |
低壓電氣 |
繼電器、交流ACAC接觸器、熱過載繼電器 |
1 |
套 |
|
|
4 |
空氣開關 |
帶漏電保護器 |
6 |
個 |
|
|
5 |
保險絲 |
15A |
3 |
個 |
|
|
6 |
實操開關 |
2位 |
7 |
個 |
|
|
7 |
開關電源 |
輸出：DC24V |
2 |
個 |
|
|
8 |
作業狀態指示燈 |
作業電壓（V）：DC24V |
7 |
只 |
|
